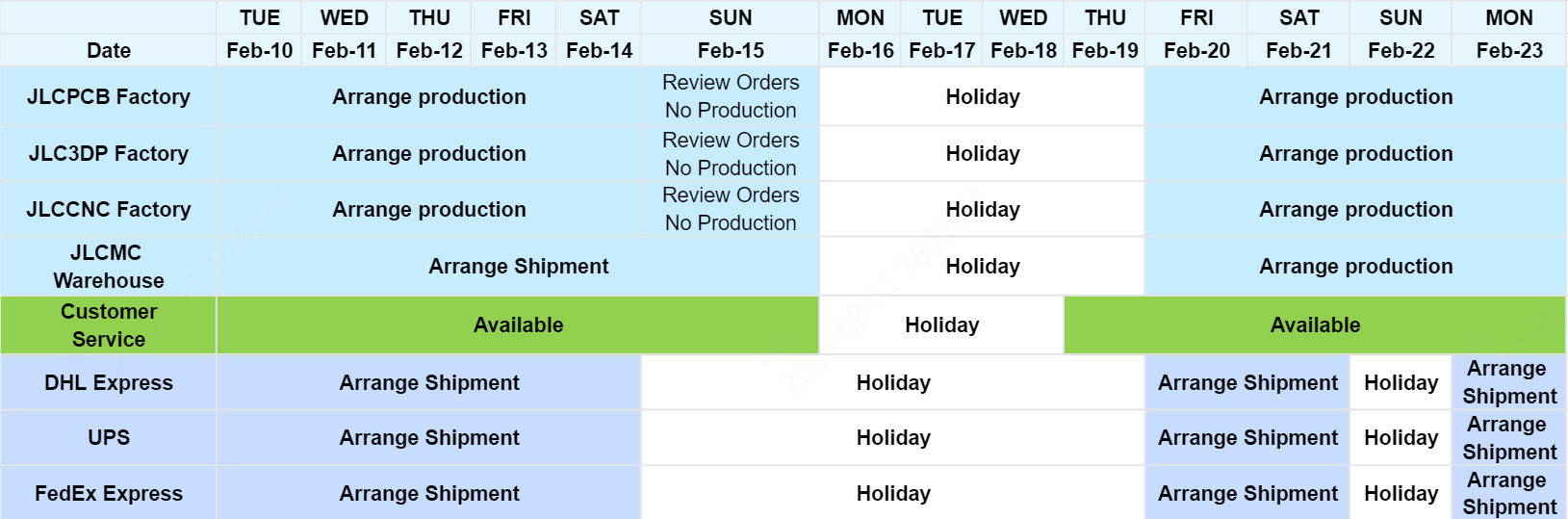

もう終わってしまいましたが，中国には春節と呼ばれる長期休暇があります．しかし，春節中も2/15～2/19以外は製造を続けてくれるみたいです！（ちなみに2/15～2/19は多くの配送業者が休みの期間なので，それに合わせて休業になっているみたいですね）

引用元：https://jlcpcb.com/jp/news/service-availability-during-the-annual-spring-festival

ご提供いただいた基板

今回も基板のみを提供いただきました．パーツはリフローや手はんだで実装しました．

DCモータのMD ver3

前回と同様のDCモータのMDです．小さなミスの修正を行いました．

STM32F303K8T6とハーフブリッジドライバ（IR2302）で構成されています．

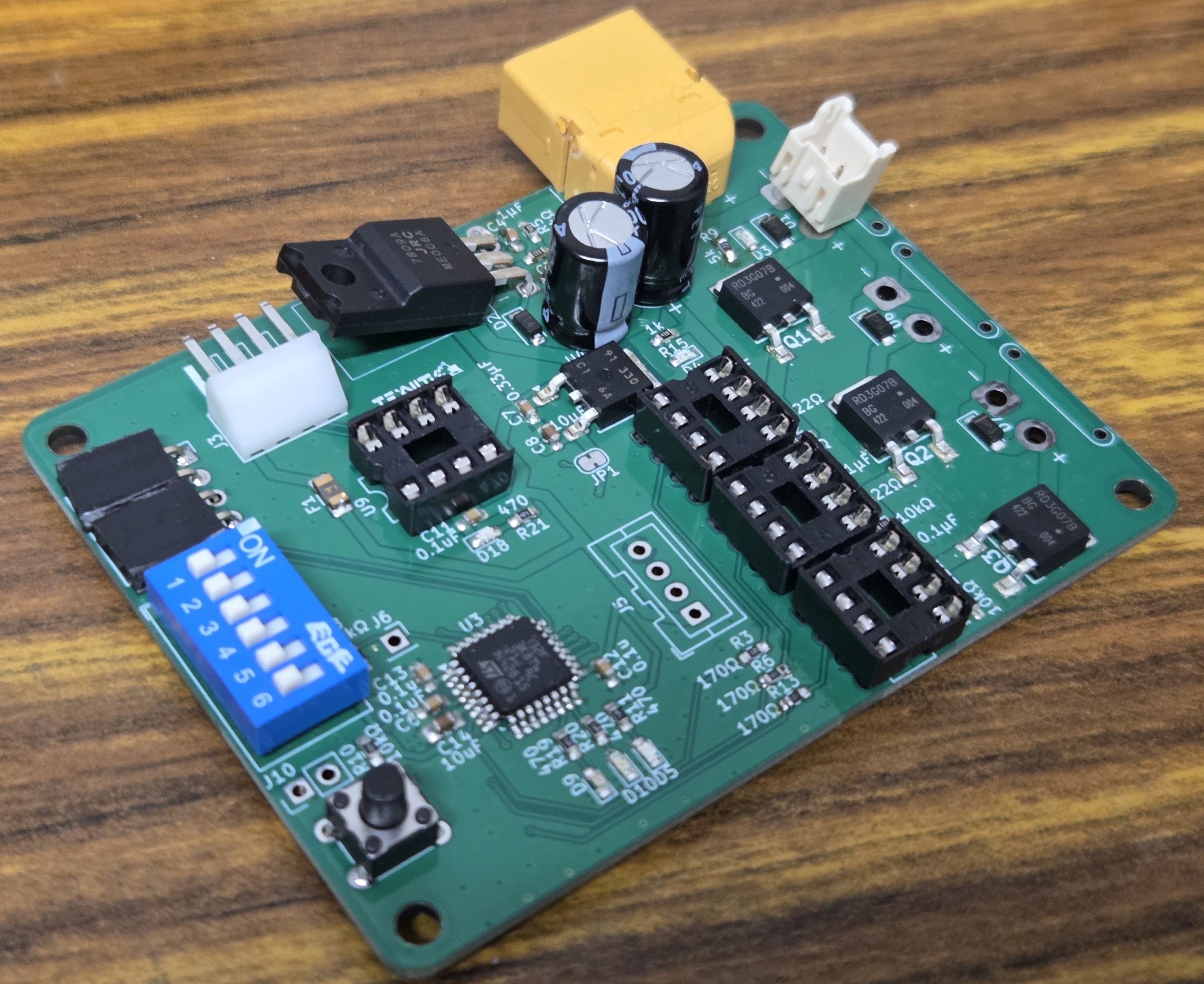

電磁弁基板

(実装しかけですが，)電磁弁を動作させる基板です．

TLP250で絶縁した後にMOSFETで駆動しています．（電磁弁を動作させるのには過剰な気もしますが...）

CANBUS基板 ver2

CANの信号を分配する基板です．CANと一緒に5Vを供給できるように設計されています．

また，ver2から終端抵抗を自動で切り替えるスイッチを追加しました．小さく収まるようにOMRONのD2Aというスイッチの足を90°折り曲げて実装しています．

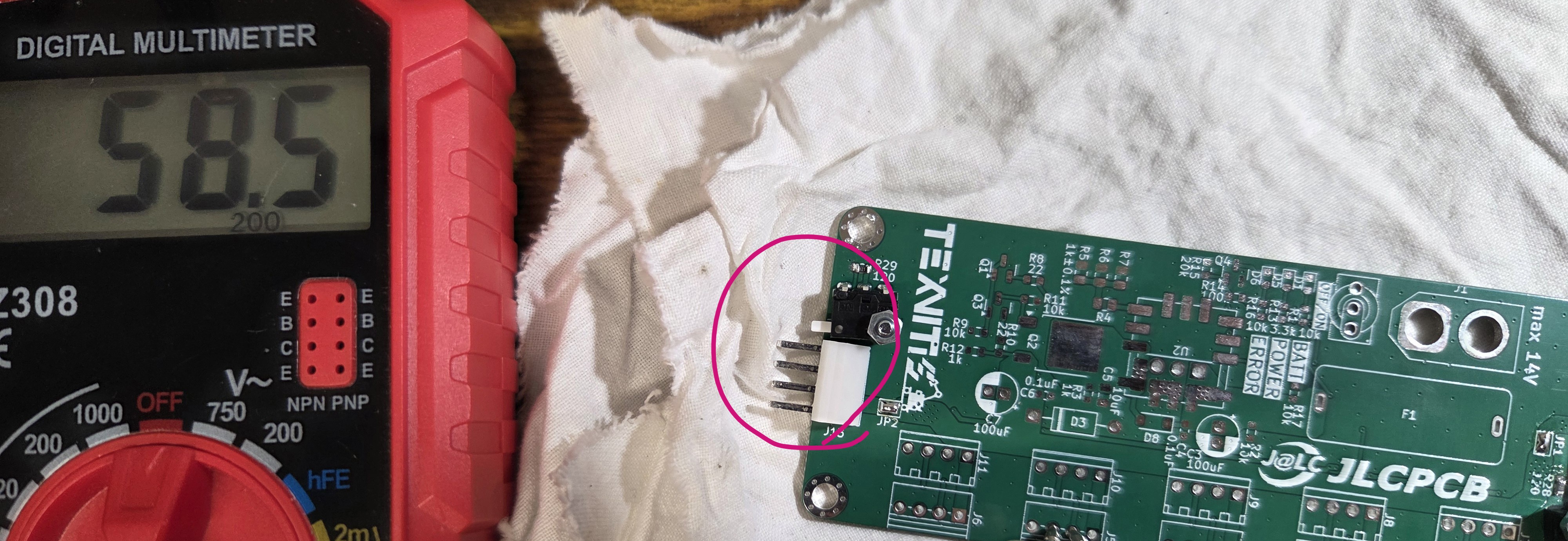

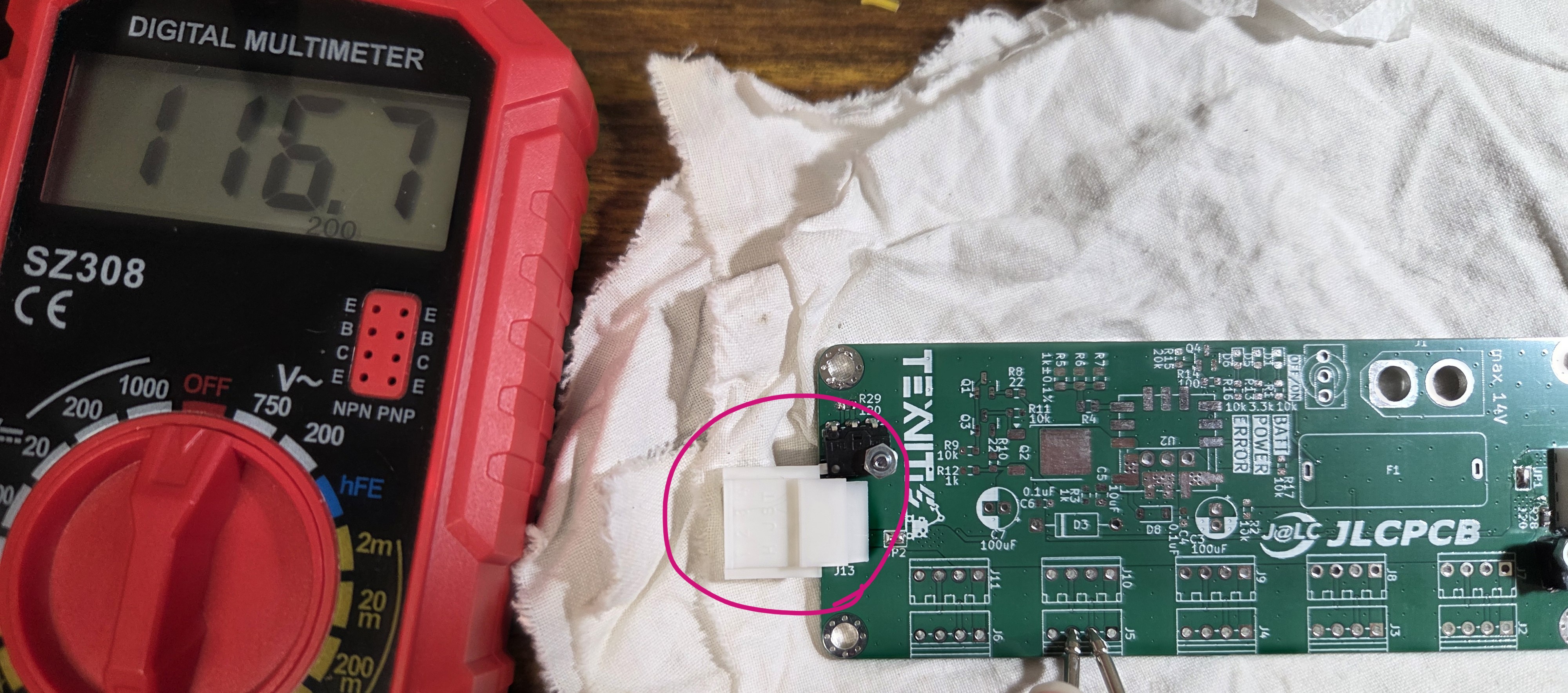

↑終端抵抗の自動切り換えの様子

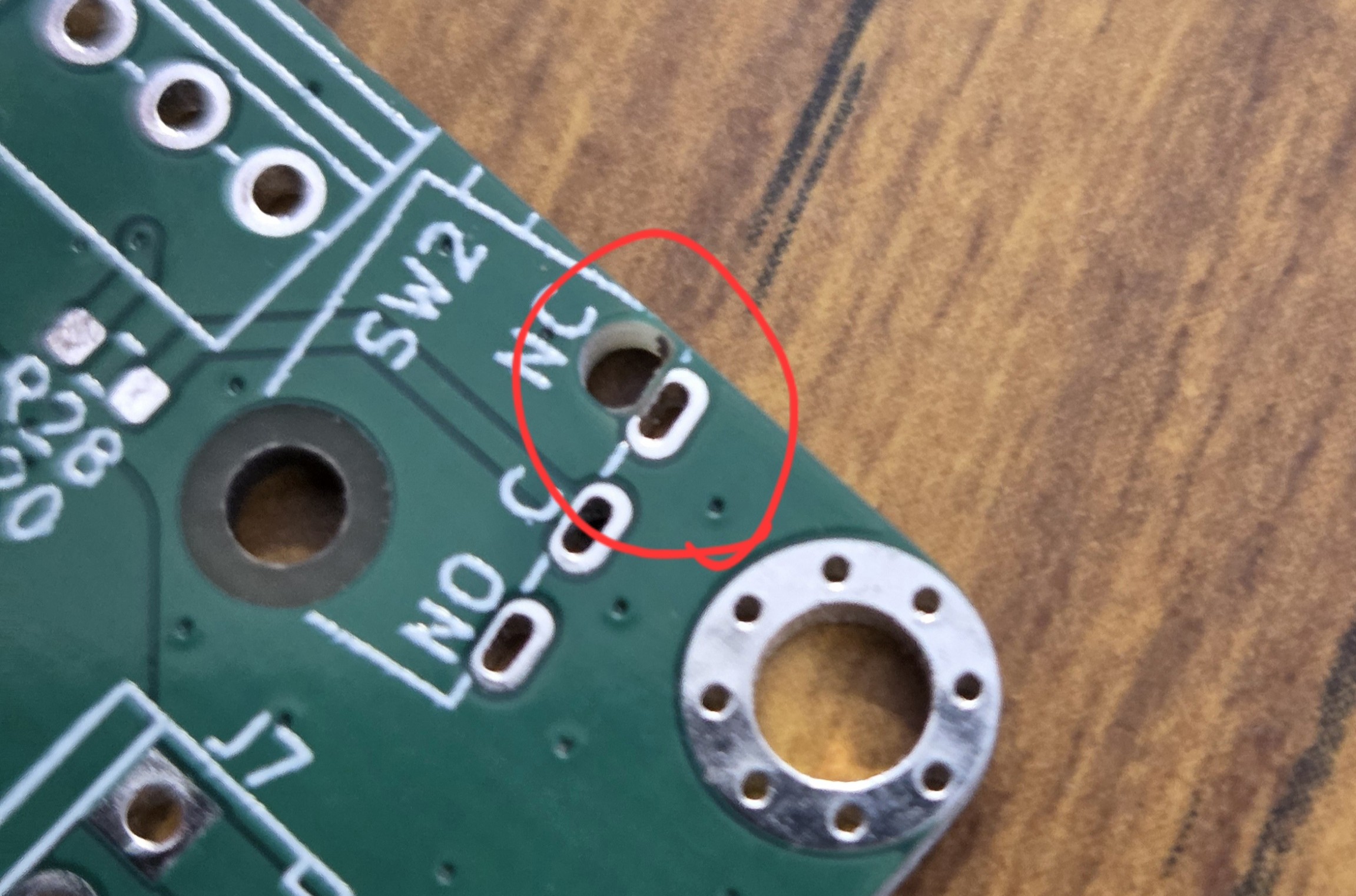

このスイッチを実現する際に，スイッチ側の突起を逃がすための穴とランドが近すぎる問題がありました．折れたりしちゃうかなと心配していましたが，何事もなく基板が届きました．

JLCPCBすごい
